Atuador Linear Elétrico SRLA8000
PDF
3D-FILM LIST:

DHLA8000

E-MAIL

Características do produto

Tipo de parafuso de avanço: Rosca trapezoidal

Tensão de entrada:DC 12V/24V

Carga máxima: 8000N/800kg

Velocidade máxima: 25 mm/s

Curso Máximo:1000mm

Interruptores de limite: integrados

Nível de proteção:IP43

Frequência operacional:10%,2min.on/18min.off

Temperatura operacional: 0°C~+40°C

Função manual: não suporta exceto tipo A3

Introdução

SRLA8000 é um atuador linear elétrico de alta potência aprimorado baseado na série SRLA6000. A carga máxima é 8000N e a capacidade de carga com travamento automático pode chegar a 800KG. A força de travamento automático da série SRLA6000 é baixa e a força de carga será retraída após as instalações superior e inferior serem desligadas. O atuador linear elétrico 8000N tem duas estruturas, uma é elétrica DC24V ou DC12V para operação, o outro é operação elétrica e manual DC.

Tensão DC12~19V / DC24~32V
Velocidade sem carga (MM/S) 3.3 4.5 9 15 25
Capacidade de extração de carga(N) 8000 6000 3000 2000 800
Capacidade de envio de carga(N) 8000 6000 3000 2000 800
Capacidade de travamento automático(N) 8000 6000 3000 2000 800
Comprimento do curso (mm) 50mm-1000mm
Potência do motor DC24V 96W | CC 12V 96W
Interruptores de limite Integrado
Frequência operacional 10% no máximo 2min. uso contínuo
Temperatura operacional 0°C~+40°C
Grau IP IP43
Ruído <30dB
Tubo interno Tubo de alumínio
Tipo de parafuso de avanço Tipo T
Material Tubo de aço inoxidável e cauda de aço inoxidável
Vida Mecânica Mais de 300.000 vezes
Configuração opcional 1.Sensor Hall    2.Interruptor de indução magnética   3.Feedback de limite superior e inferior   Tubo de aço inoxidável 4.304

Desenho de dimensão de contorno

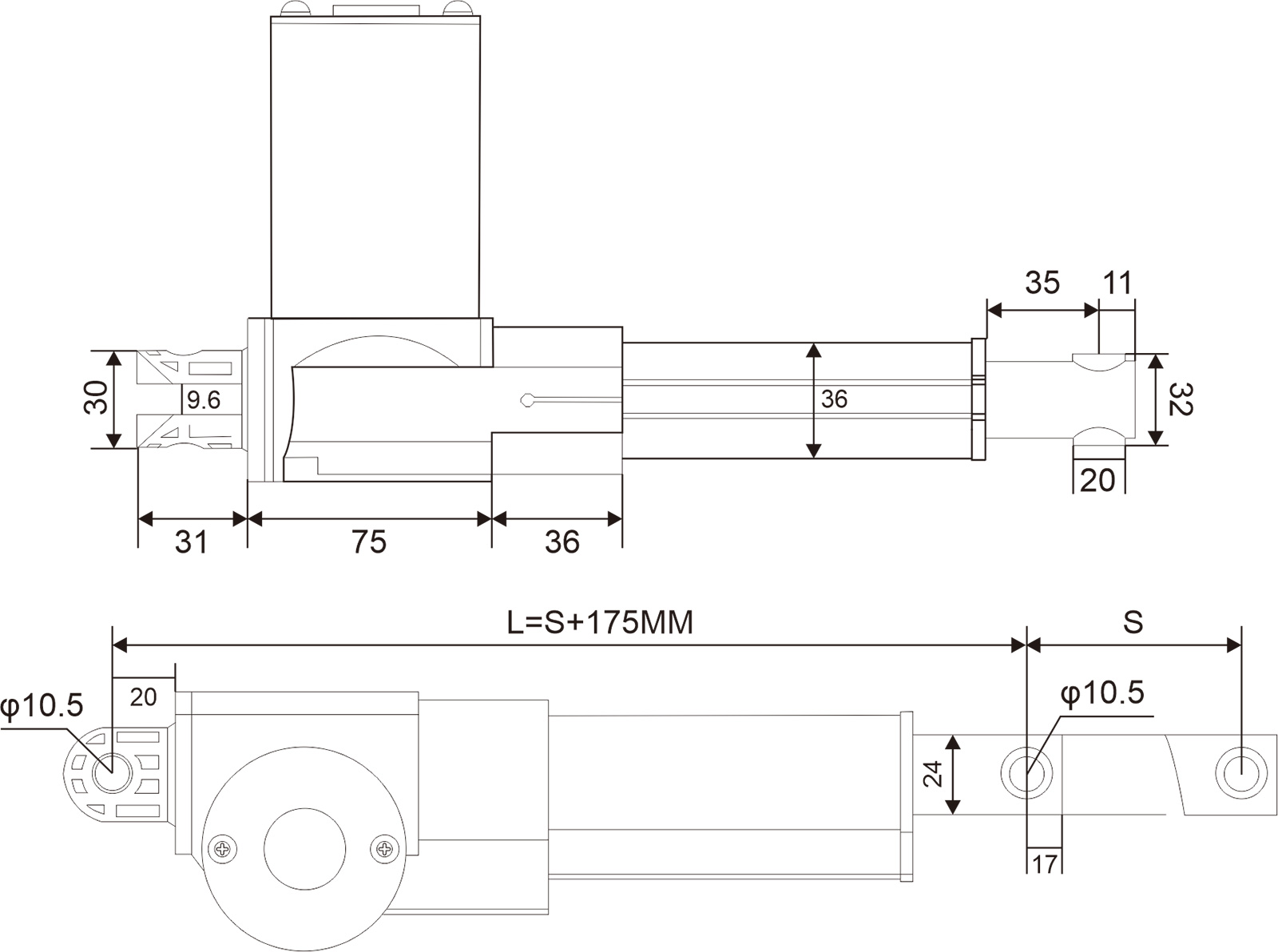

SRLA8000-A1

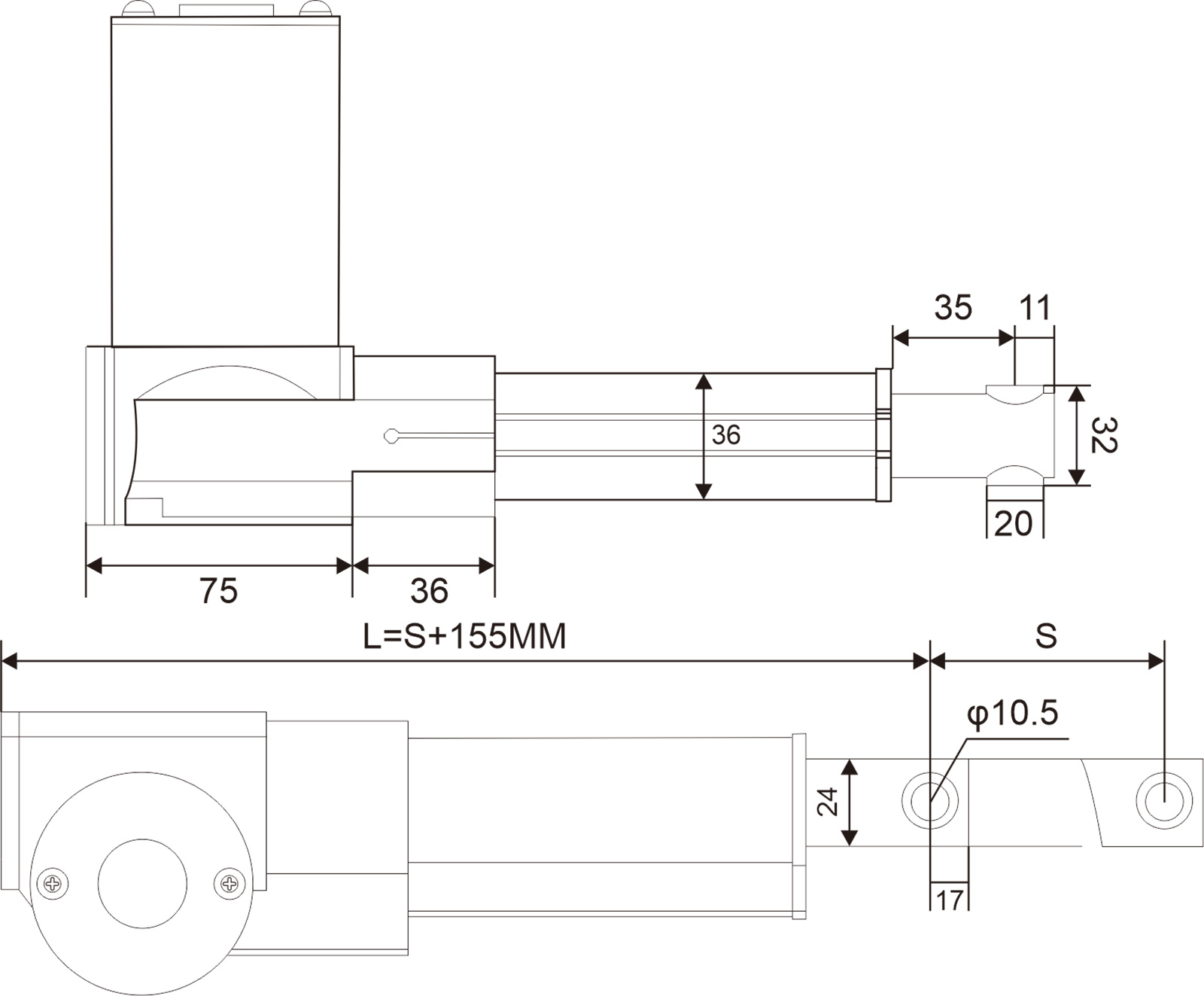

SRLA8000-A2

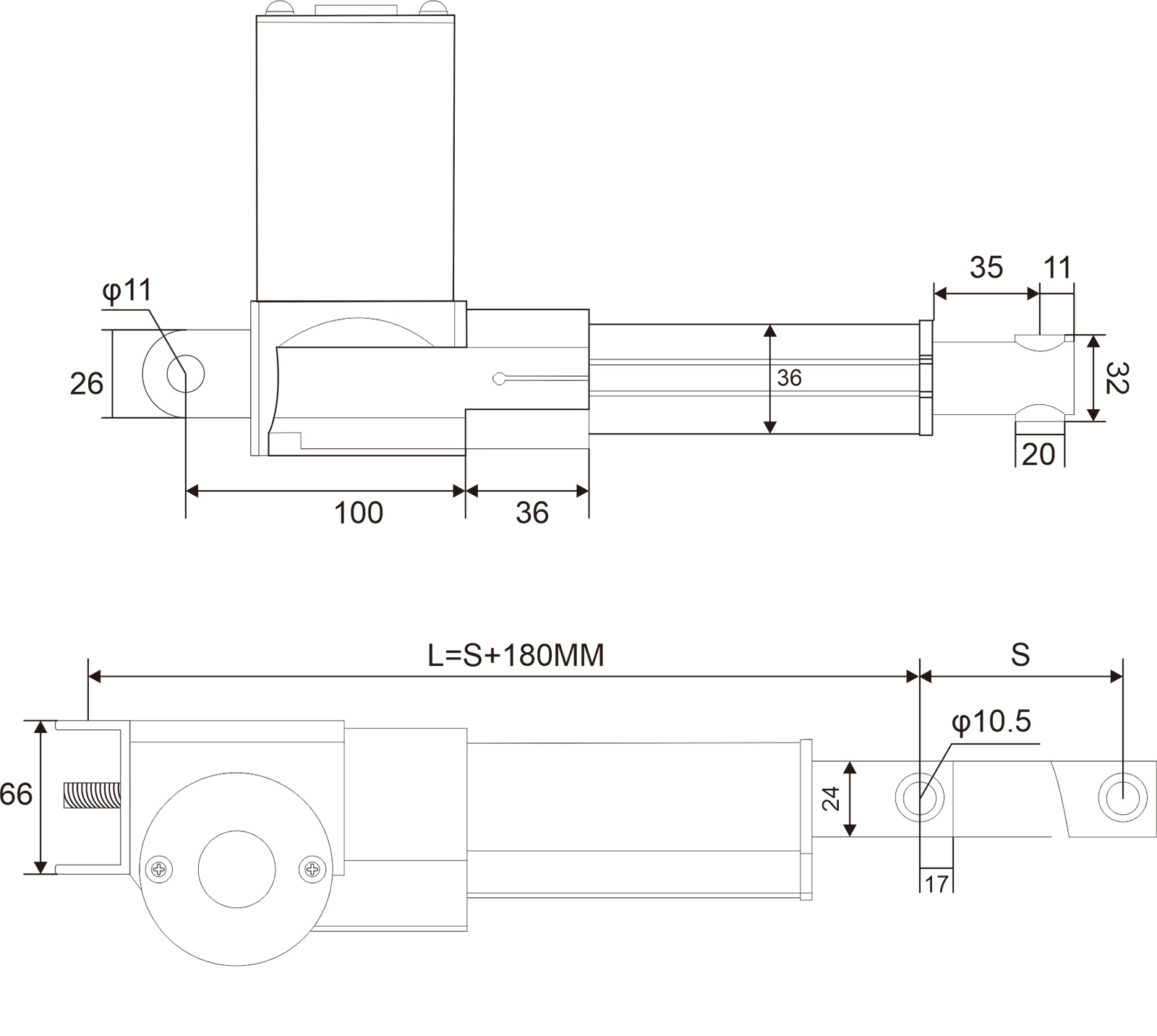

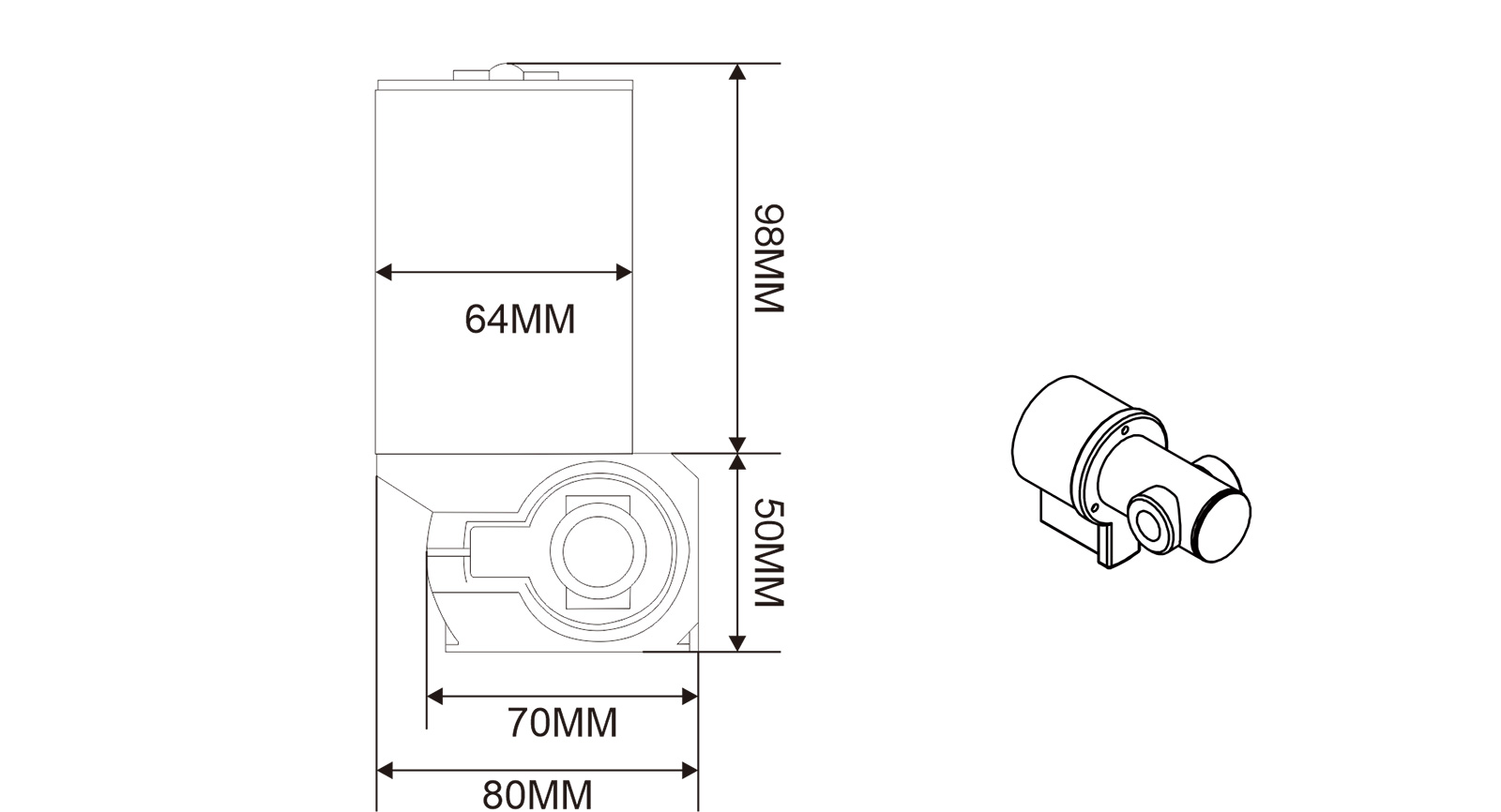

SRLA8000-A3

Atuador Linear Elétrico SRLA8000
Optional Configuration:
  • Normal
  • Limit Switches Feedback
  • Magnetic Sensor
  • Limit Switches Feedback and Magnetic Sensor
  • Hall Sensor
Installation method:
  • A1
  • A2
  • A3
STROKE:
  • 50MM
  • 100MM
  • 150MM
  • 200MM
  • 250MM
  • 300MM
  • 350MM
  • 400MM
  • 450MM
  • 500MM
  • 550MM
  • 600MM
  • 650MM
  • 700MM
  • 750MM
  • 800MM
  • 850MM
  • 900MM
  • 950MM
  • 1000MM
Speed:
  • DC12V3.3MMS8000N
  • DC12V4.5MMS6000N
  • DC12V9MMS3000N
  • DC12V15MMS2000N
  • DC12V25MMS800N
  • DC24V3.3MMS8000N
  • DC24V4.5MMS6000N
  • DC24V9MMS3000N
  • DC24V15MMS2000N
  • DC24V25MMS800N
Quantidade:
