Linear Actuator 12Volt Water Proofing Customizable Electric Actuator 2500N

Attuatore lineare elettrico DHLA2500

PDF

3D-FILM LIST:

IP2500-A1 IP2500-A2 IP2500-A3 IP2500-A4

E-MAIL

Caratteristiche del prodotto

Tipo di vite di comando: filettatura trapezoidale
Tensione di ingresso: DC 12V/24V (normale); DC 36/48V (personalizza)
Carico massimo：3000N/300kg/600LB
Velocità massima: 110 mm/s
Corsa massima: 1600 mm
Interruttori di fine corsa：Incorporati
Livello di protezione：IP54
Frequenza operativa: 10% (2min.on/18min.off)
Temperatura di esercizio: 0°C~+40°C
Indice di rumore：≤25dB
Funzione manuale: non supportata
Potenza motore: 20 W

introduzione

DHLA2500 L'attuatore lineare elettrico è un attuatore elettrico silenzioso perché è con l'ingranaggio in plastica. È appositamente sviluppato e progettato per l'industria del mobile e quella medica. Allo stesso tempo, il prodotto può essere utilizzato anche su prodotti industriali. Questo prodotto ha una dimensione di installazione compatta, utilizza un motore CC a magneti permanenti di grande potenza e ha un design ultra silenzioso. È un prodotto indispensabile e importante nell'industria medica, dell'arredamento e industriale.

Parametri tecnici

r">Capacità di spinta del carico (N)

Lunghezza corsa (mm)	50mm~1600m
temperatura di esercizio	0°C~+40°C
Interruttore d'arresto	Incorporato
Frequenza operativa	10% max 2min di uso continuo
Camera d'aria	Tubo in alluminio
Tipo di vite di comando	Tipo T
Voltaggio	DC24V
Velocità (MM/S)	5	10	13	15	16	20	26	30	32	33	40	50	52	66	66	88	110
Capacità di tiro del carico (N)	2500	1200	1200	800	1200	600	600	400	600	400	300	300	300	200	300	200	100
3000	1500	1500	1000	1500	800	800	600	800	600	400	400	400	300	400	200	100
Capacità autobloccante (N)	3500	1800	1500	1500	1500	1200	800	1000	800	800	600	400	400	400	400	200	100
Voltaggio	DC12V
Velocità (MM/S)	5			10			20			30			40			66
Capacità di tiro del carico (N)	1600			800			400			300			200			150
Capacità di spinta del carico (N)	2000			1000			600			400			300			200
NOTA: l'optional nel DC24V con sfondo grigio può essere un sensore Hall integrato, ma gli altri optional nel DC24V possono anche essere integrato nel sensore Hall se la quantità dell'ordine è superiore a 100 pezzi
Configurazione opzionale: 1.Sensore Hall 2.Sensore magnetico 3.Interruttori di finecorsa Feedback 4.IP66 Waterproof

Disegno quotato di contorno

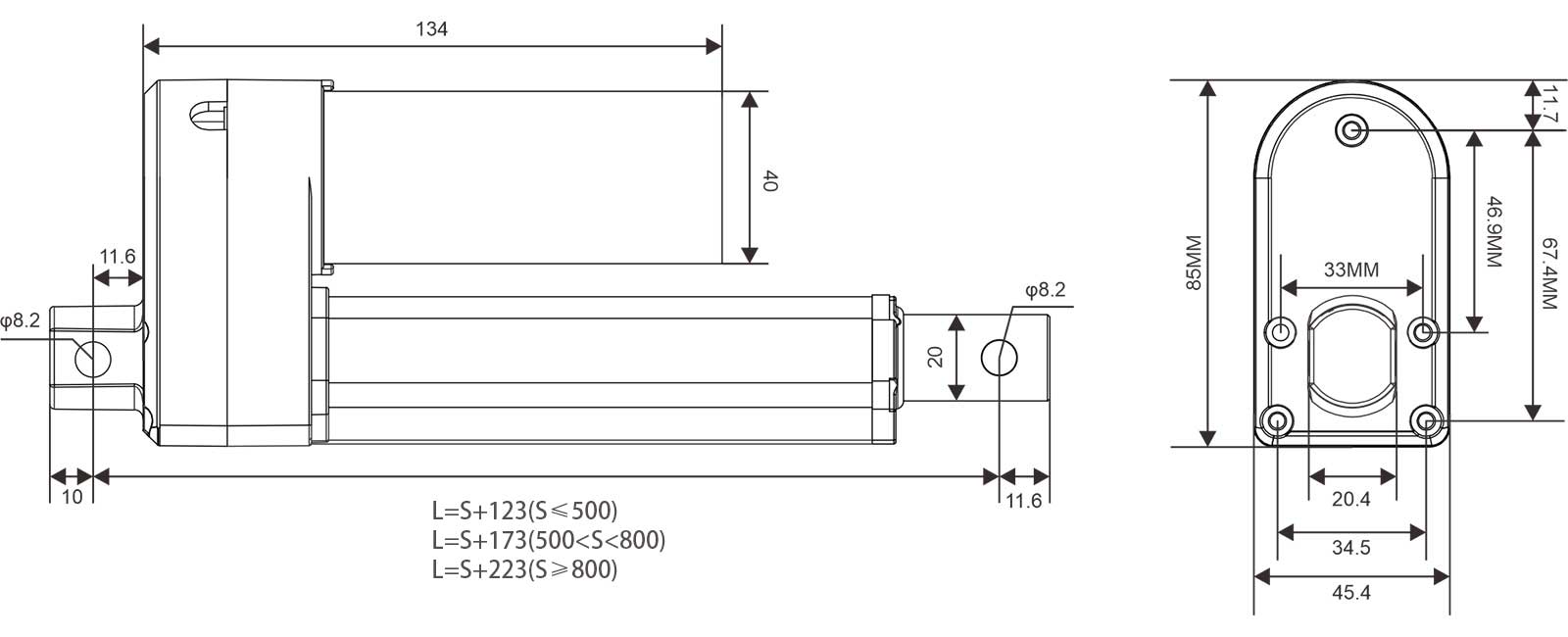

DHLA2500-A1

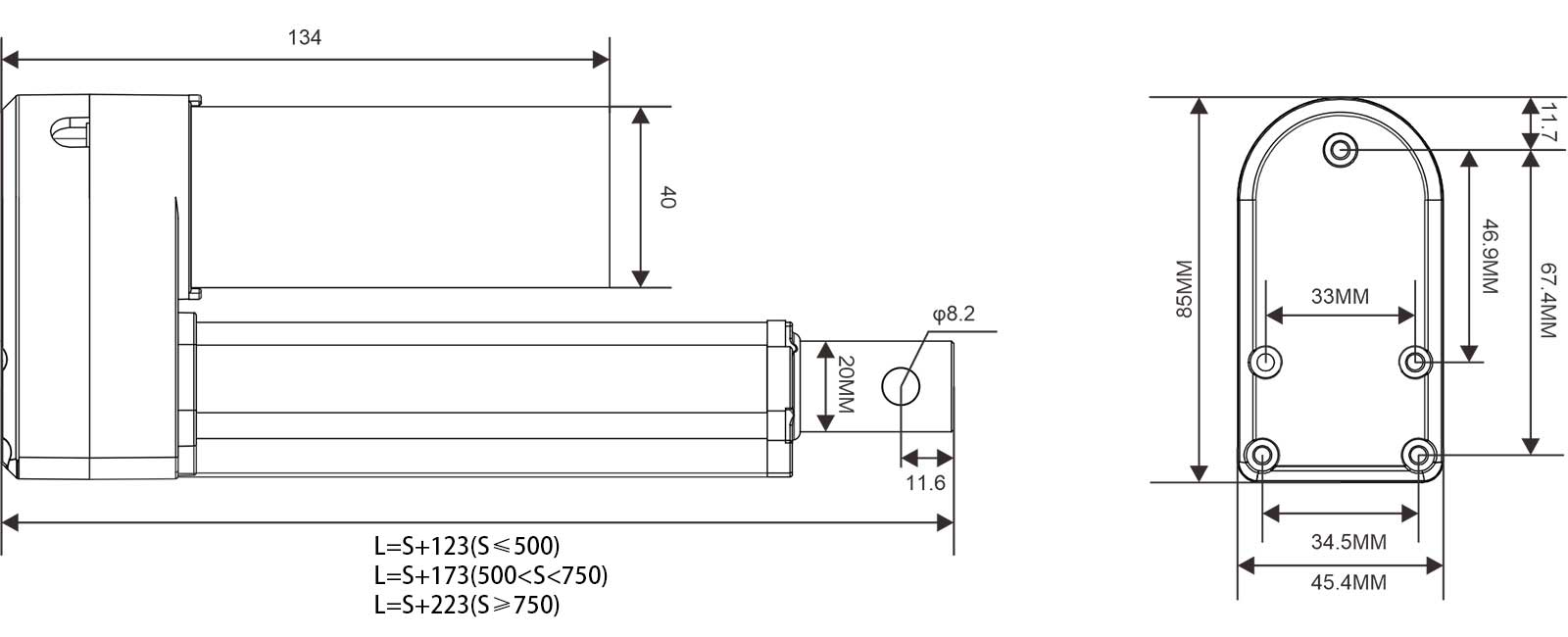

DHLA2500-A2

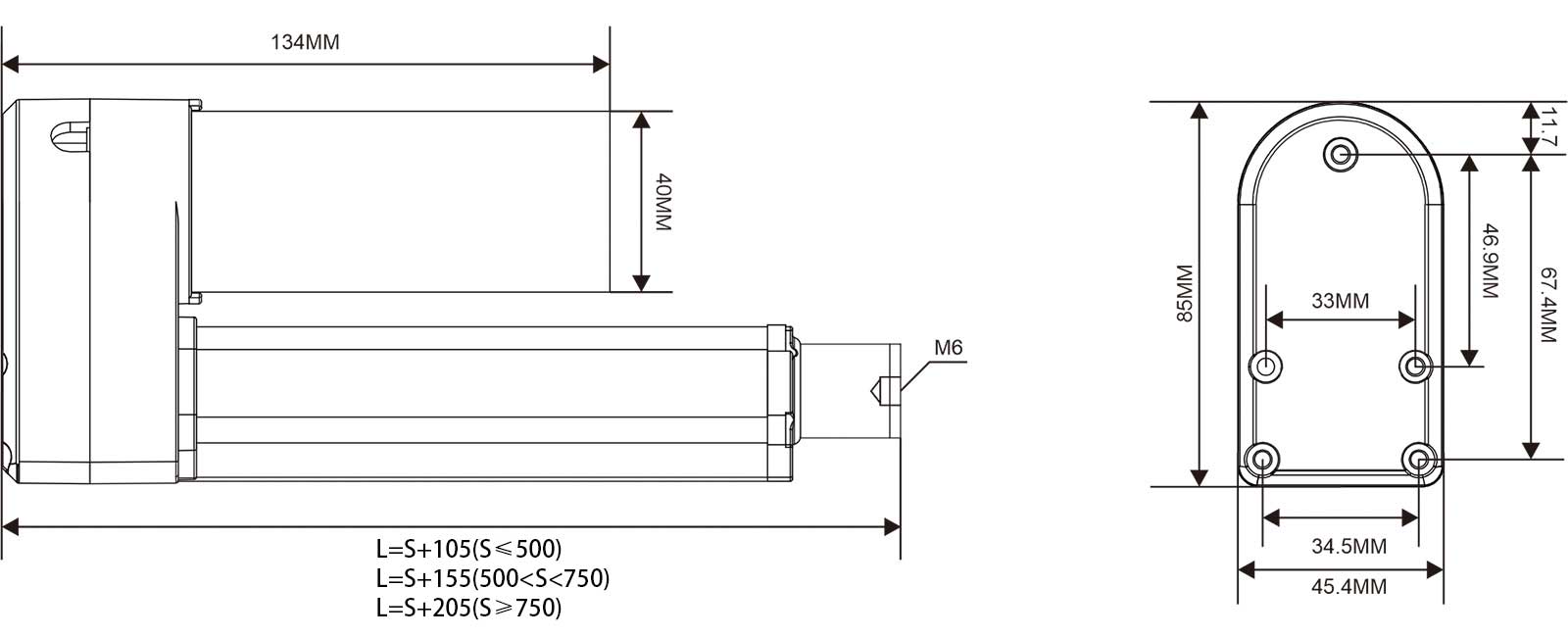

DHLA2500-A3

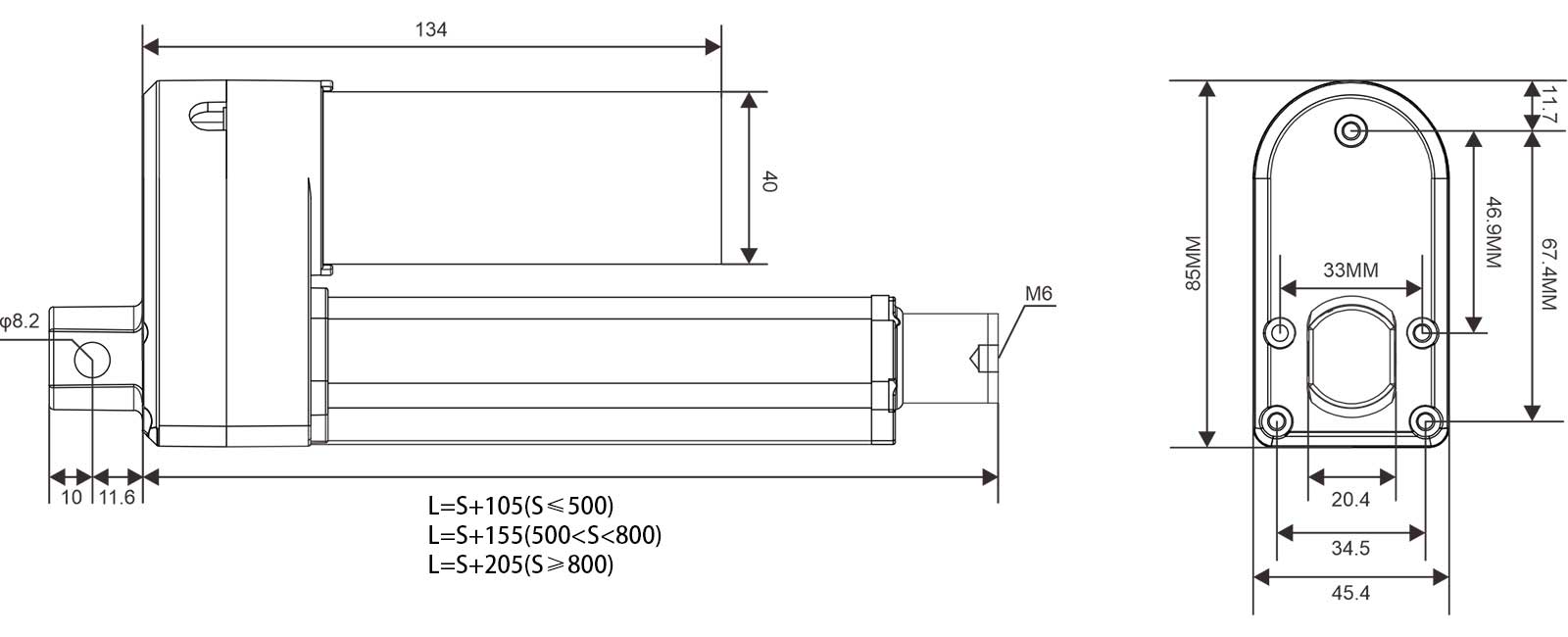

DHLA2500-A4
